1. 前言
作为7年老鸟安卓，我的学习方向并不是常见的crud，算法，FW等方向，看过我的一些文章的朋友应该会比较清楚，我的主要技术栈除了日常开发外，更倾向于UI方面。
在接触学习并实践了各种效果之后，对于Android的UI绘制及Canvas特性也比较清楚，本着万物皆可Canvas的心态去尝试实现了很多自定义控件。
本篇也是有感而发，NAV虽然作为一个比较基础的控件，但是Google并没有给到一个实现方案。在经历了多家公司后，也看到了大家对于这么一个控件的实现思路以及实现效果，引用老罗的表情包
下面进入正题，希望本篇文章能够给与大家实现自定义控件的思路，觉得太长不看的可直接跳到 5. 自定义实现
2. 原始版本
2.1 原始需求
现在开始模拟设计提需求了，对于一些首页，设置页，这样的一个切换Nav很常见。
对于Android新手或对于UI不是太擅长的开发来说，他的实现方式可能是这样的
2.2 布局实现
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content">
<TextView
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_weight="1"/>
<TextView
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_weight="1"/>
</LinearLayout>很简单的布局，有几个选项就加几TextView进去，对于背景切换也很简单，设置对应drawable资源即可
2.3 背景实现
<selector xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_selected="true">
<color android:color="@color/blue"/>
</item>
</selector>2.4 代码使用
private void setSelected(int position) {
if (position == 0) {
tv1.setSelected(true);
tv2.setSelected(false);
} else if (position == 1) {
tv1.setSelected(false);
tv2.setSelected(true);
}
}没有多少代码，几行就实现了，点击哪个就把哪个设置为选中。
2.5 发现问题
这样的写法虽然简单，但是存在很严重的问题
状态混乱，UI与业务强耦合
对于不定选项的情况来说，这样的写法将是if else地狱
没有动画（此时可能设计/动效还未提出相关需求）
3. 改进 - RadioButton
这种方式确实比较新颖（很可能我确实这块了解的少），在我的想象中RadioButton控件常常用于一些选项的选择（单选），确实没有想到还能够用于Nav这单选的场景。
3.1 布局写法
<RadioGroup
android:orientation="horizontal"
android:background="@drawable/shape_radiogroup"
android:layout_width="match_parent"
android:layout_height="35dp">
<RadioButton
android:layout_weight="1"
android:gravity="center"
android:textSize="13sp"
android:textColor="@color/white"
android:layout_width="0dp"
android:layout_height="35dp"
android:button="@null"
/>
<RadioButton
android:layout_weight="1"
android:gravity="center"
android:textSize="13sp"
android:textColor="@color/white"
android:layout_width="0dp"
android:layout_height="35dp"
android:button="@null"
/>
</RadioGroup>布局写法差不多，可以看到这里额外指定android:button属性
3.3 背景资源
<selector xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_checked="true">
<color android:color="@color/blue"/>
</item>
</selector>因RadioGroup是通checked的状态进行标识的，这里的背景需要打state_checked的状态
（这里为了代码简单已经进行简化了，事实上很多同学仍然是通过判断状态动态修改background的）
3.4 使用方式
radioGroup.setOnCheckedChangeListener()方法可以方便的监听子项的选中状态。不再需要开发者自行存储。
3.5 发现问题
可以说经过此次优化，在使用方式上有了很大的提升，即使后续需要新增选项，也不需要对于java代码进行多大的修改，但是目前仍然存在问题
RadioGroup继承自LinearLayout，RadioButton继承自Button。很多原生自带样式存在，如水波纹，阴影等。当你不清楚时，你需要花费时间通
android:button属性去除
存在兼容性问题：如果你像我一样的设置，当RadioButton的文字换行导致超出35dp时，会导致顶部出现空白间距，与其他RadioButton错位。
当然了，借用老罗的一句话：又不是不能用，但是对于开发或产品来说，优秀的体验绝对是吸引用户，留住用户的杀手锏。
4. 需求进阶 加入动画
这里当然不是我臆想出来的需求，而是动效设计师提出来的（乐。。）
无论是从友商已经实现的角度来说，亦或者从用户体验的角度来说，干巴巴的硬切换总是显得很生硬，那么按照设计的要求，我们尝试基RadioButton实现一下动画效果。
4.1 调整布局结构
在我在思考如何实现的时候，发现同事已经实现了，并且很丝滑（除了有时莫名其妙的bug），抱着取经的态度，学习下实现思路，他的布局方式大致是这样的
<View
android:layout_width="100dp"
android:layout_height="35dp"/>
<RadioGroup />相信大家看到布局一下就明白了，本质上是一个View在下方充当滑块的作用。
在点击某个item时，动态修改滑块的偏移位置，确实也是把功能实现了。
4.2 问题与思考

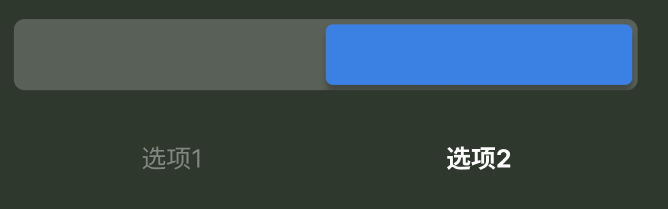

其实通过设计给到的需求，确实很容易分析出，我们要做的就是建立一个滑块，根据选项的选中，动态修改滑块的位置，只是这种实现方式嘛，不太“优雅”。
基于这种实现方式，发现存在以下问题
本质上滑块应当是夹在“背景 -- 选项”中间的一层图层，当前实现会导致RadioGroup的背景出现遮挡，除非再对滑块的View包装一层用于显示背景
布局复杂，复用程度不高，我总不至于每个地方都写这么多View吧
增加层级与渲染，本身只需要容器+item 这样的2层即可，现在因为背景滑块需要与容器重叠，那么还需要一个FrameLayout包裹他们，更何况额外的测量与绘制都是耗时的。
滑块的宽高必须事先确认好，平移距离也要提前计算好（同事就是一点点的修改滑块的位移距离，直到视觉上看着好像“对齐”了）
5. 自定义实现
实现逻辑其实很简单，相信你看完就会明白，自定义View最主要的不是实现有多复杂，而是有没有找到正确的思路。
对于自定义View我们所追求的是高效优雅的绘制，可复用性，最简单的实现。

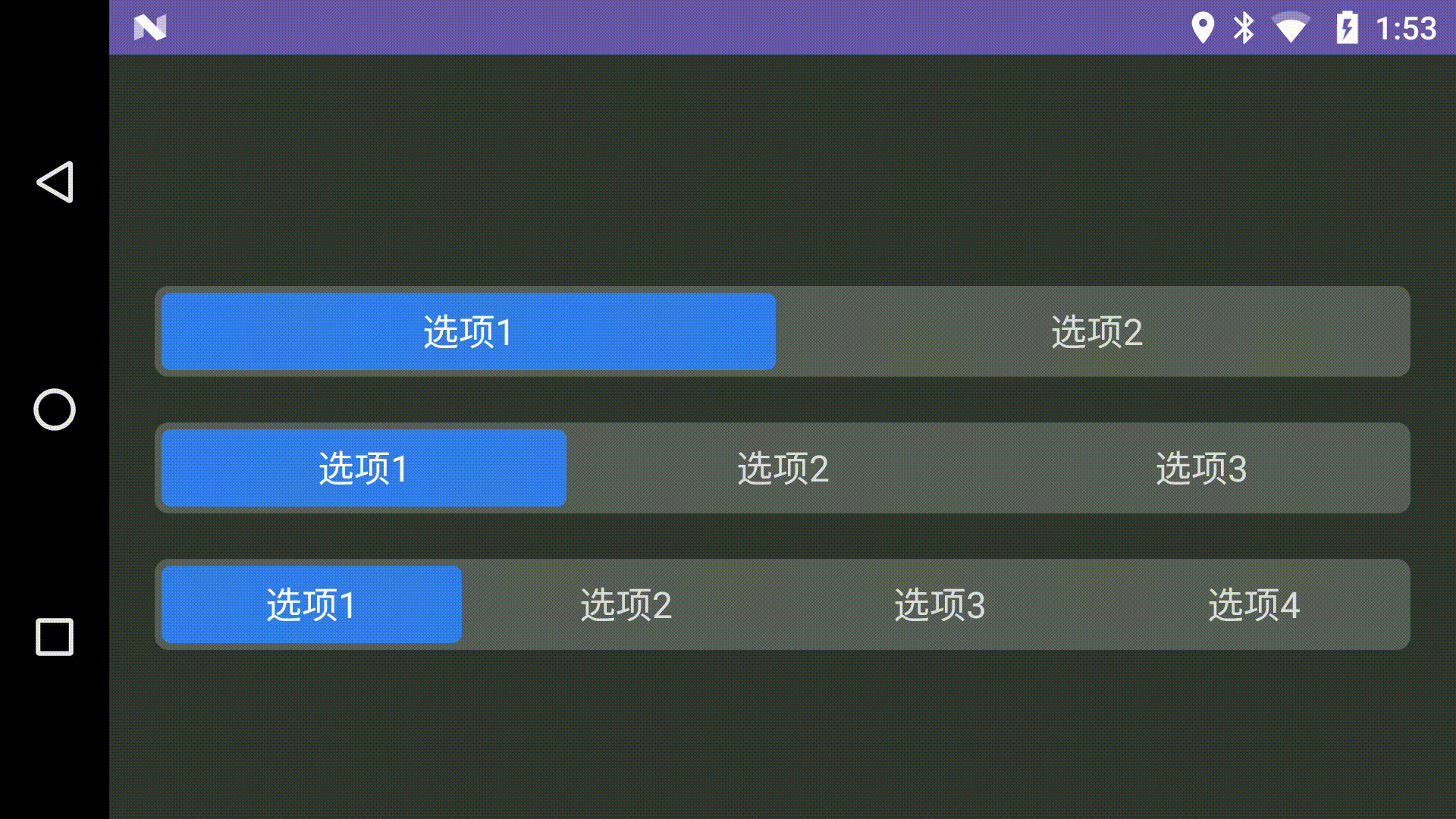

以上的Nav切换的gif图均是自定义View的实际演示图，改了个参数就可以使其变成有/无动画。
废话不多说，在我们参考了一大堆的实现之后，我们的基本目标如下：
支持横向/竖向的切换
尽可能简单的层级关系
尽可能简单的使用，UI和业务分离
能够满足更多的扩展需求，如不定宽度的选项，拦截选项的切换等等。
5.1 View选型
对于Nav这种控件，内部还会存在多个子View，对于我们来说，每个子View都通过canvas绘制的方式实现也不是不可以，但是会非常麻烦，且不利于后续扩充内部样式，最简单的还是基于ViewGroup去实现。
对于简单的横向/竖向对齐排列的布局，首选就是LinearLayout了。
为什么不RadioGroup? 自定义View应当尽量避免使用已经二次封装的控件。我所需要的只有单选的功能，它却封装了一大堆样式在里面，我真的需要这些吗？
5.2 功能拆分
我们的实现方式再次回归原始，以最初的实现进行扩充。
简单对需求进行拆分一下，分成2个部分
容器，负责包裹选项，并根据选中态进行高亮，这里把滑块归到容器里的原因在于其活动区域必须限制在容器内部，和容器绑定再合适不过
选项，这部分无论是个数还是内容都应当用户自行定制，这块不是我们该关注的。
看到后面你会发现，我们这次的自定义View并没有完全封装出来一个封闭的View出来，而是类似于LinearLayout那样，允许自行填充数据。
5.3 绘制高亮块
5.3.1 绘制时机
通过前面的分析我们已经知道，高亮块应当是夹在选项和背景之间的，那么只要onDraw()方法里绘制即可
但是因为我们这次重写的ViewGroup，需要额外设setWillNotDraw(false)才会在invalidate时触发onDraw，因为这次本身的绘制不是很复杂，所以我就干脆draw()方法里去实现了
注意，绘制背景也是在该方法里执行的，绘制滑块不能super.draw()之前调用。
5.3.2 绘制滑块
滑块的实现可以纯canvas绘制，也可使用现成的Drawable去绘制，一般的图像都会使用Drawable，这会有以下几点好处
自定义程度高
同时支持图片或svg等，满足多种场景
使用简单
下面开始正式绘制
protected void drawSelectedDrawable(Canvas canvas) {
if (selectedDrawable != null) {
if (getOrientation() == HORIZONTAL) {
selectedDrawable.setBounds((int) boundsStartAnimValue, 0, (int) boundsEndAnimValue, canvas.getClipBounds().height());
} else {
selectedDrawable.setBounds(0, (int) boundsStartAnimValue,canvas.getClipBounds().width(), (int) boundsEndAnimValue);
}
selectedDrawable.draw(canvas);
}
}可以看到，在绘制时我简单的判断了下方向，然后将边界起始，终止位置传入bounds，确定了滑块资源的绘制位置。
那么boundsStartAnimValue，boundsEndAnimValue是怎么确定的呢？
View view = getChildAt(position);
if (view != null) {
this.boundsStartAnimValue = getOrientation() == HORIZONTAL ? view.getLeft() : view.getTop();
this.boundsEndAnimValue = getOrientation() == HORIZONTAL ?view.getRight() : view.getBottom();
}
invalidate();当选中了某个选项时，记录选中下标，根据对应的View的left，right，top，bottom数据很容易知道这个View在哪里（这些属性是相对于父布局的位置），我们的目的也就是为了把高亮块绘制到相同位置不是吗？
这样的好处也是显而易见的，我们不需要知道对应的选项有多高多宽，哪怕是自适应也可以完美绘制到对应的view下方。
好了，核心代码就是这些，相对于其他的实现方式，仅仅多了一个Drawable对象的持有，其余计算进行的绘制耗时或内存占用几乎可以忽略不计。
5.3.3 滑块的间距

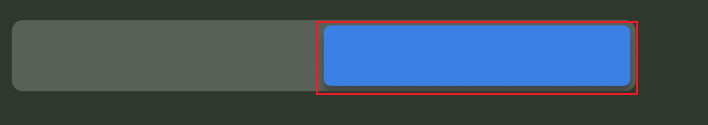

有些眼尖的同学可能看出来了，你这里的滑块和背景之间不是有间距吗，是不是要加padding，margin之类的，这样的计算不是很麻烦吗？？
<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
<item android:start="3dp" android:bottom="3dp" android:top="3dp" android:end="3dp">
<shape>
<solid android:color="?attr/PrimaryColor" />
<corners android:radius="@dimen/common_radius_small"/>
</shape>
</item>
</layer-list>利用layer-list可以很容易地在边缘留出3dp的空白，同时不影响原本的Drawable的尺寸，相比再次设置padding间距，这样的实现方式更加的简单。
5.3.4 其余问题
动画怎么实现
ValueAnimator计算即可，因为你可以很容易地获取动画打点最终值，使用animator计算出对应的值并重绘即可营造出动画。
点击拦截要怎么做
在点击时通过给出回调，根据调用方的返回值决定是否要将选中状态切换过去
5.4 最终使用方法
为了便于使用并统一UI，我这里也把选项给封装了一下
<com.bt.test.Nav
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal">
<com.bt.test.NavItem
android:layout_width="0dp"
android:layout_weight="1"
android:layout_height="wrap_content"
android:text="选项1"/>
<com.bt.test.NavItem
android:layout_width="0dp"
android:layout_weight="1"
android:layout_height="wrap_content"
android:text="选项2"/>
</com.bt.test.Nav>nav.setSelectorItemChangeListener(new SelectorItemChangeListener() {
@Override
public void onItemSelected(View view, int position) {
nav2.setSelected(position);
}
@Override
public void onItemEnableChanged(View view, int position) {
}
});
nav.setOnItemPreSelectListener((parentView, item, position) -> {
if (position == 1) {
Toast.makeText(NavHorizontalActivity.this, "选中第二个，拦截切换", Toast.LENGTH_SHORT).show();
return false;
} else if (!item.isEnabled()) {
Toast.makeText(NavHorizontalActivity.this, "选中第"+ (position + 1) +"个，禁用状态,拦截切换", Toast.LENGTH_SHORT).show();
return false;
}
return true;
});6. 源码参考
public class NAV extends LinearLayout implements View.OnClickListener, BaseAnimManager.AnimListener {
private static final String TAG = "NAV";
protected final Context context;
protected Drawable selectedDrawable;
protected SelectorItemChangeListener selectorItemChangeListener;
protected OnItemPreSelectListener onItemPreSelectListener;
protected int selectedPosition;
protected float boundsStartAnimValue;
protected float boundsEndAnimValue;
protected float positionAnimValue;
protected BaseAnimManager manager;
protected boolean isProtectMultipleClicks;
protected int disableModifyDuration;
protected int protectClickDuration;
protected boolean isEnabled;
protected long lastClickTime = 0L;
protected long disableModifyTime = 0L;
public NAV(@NonNull Context context) {
this(context, (AttributeSet)null);
}
public NAV(@NonNull Context context, @Nullable AttributeSet attrs) {
this(context, attrs, 0);
}
public NAV(@NonNull Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
this(context, attrs, defStyleAttr, R.style.NAVStyle);
}
public NAV(@NonNull Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) {
super(context, attrs, defStyleAttr, defStyleRes);
this.context = context;
init(attrs, defStyleAttr, defStyleRes);
}
protected void init(AttributeSet attrs, int defStyleAttr, int defStyleRes) {
Log.d(TAG, "init: ");
TypedArray typedArray = this.context.obtainStyledAttributes(attrs, R.styleable.NAV, defStyleAttr, defStyleRes);
selectedDrawable = typedArray.getDrawable(R.styleable.NAV_navSelectedDrawable);
typedArray.recycle();
manager = new NavAnimManager(this);
setSelected(0, false);
}
public void onClick(View v) {
Log.d(TAG, "onClick: ");
if (!isEnabled()) {
Log.d(TAG, "onClick: current view is disabled");
return;
}
setSelected(indexOfChild(v), true, true);
}
protected void startSelectAnim(int index) {
Log.d(TAG, "startSelectAnim");
if (manager == null) {
return;
}
manager.stopAllAnim();
View view = getChildAt(index);
if (view != null) {
manager.playAnim(NavAnimManager.KEY_NAV_BOUNDS_START_ANIM, boundsStartAnimValue,
getOrientation() == HORIZONTAL ? view.getLeft() : view.getTop());
manager.playAnim(NavAnimManager.KEY_NAV_BOUNDS_END_ANIM, boundsEndAnimValue,
getOrientation() == HORIZONTAL ? view.getRight() : view.getBottom());
}
}
@Override
public void draw(Canvas canvas) {
super.draw(canvas);
drawSelectedDrawable(canvas);
}
protected float getSelectedDrawableBoundsStart() {
return 0.0F;
}
protected float getSelectedDrawableBoundsEnd() {
return 0.0F;
}
protected void drawSelectedDrawable(Canvas canvas) {
if (selectedDrawable != null) {
if (getOrientation() == HORIZONTAL) {
selectedDrawable.setBounds((int) boundsStartAnimValue, 0, (int) boundsEndAnimValue, canvas.getClipBounds().height());
} else {
selectedDrawable.setBounds(0, (int) boundsStartAnimValue,canvas.getClipBounds().width(), (int) boundsEndAnimValue);
}
selectedDrawable.draw(canvas);
}
}
public void setSelected(int position) {
this.setSelected(position, true);
}
public void setSelected(int position, boolean isSmooth) {
setSelected(position, isSmooth, false);
}
public void setSelected(int position, boolean isSmooth, boolean fromUser) {
if (!fromUser && !canModify()) {
return;
}
if (!canResponseClick()) {
return;
}
saveClick();
if (manager != null) {
manager.stopAllAnim();
}
if (onItemPreSelectListener != null && !this.onItemPreSelectListener.onItemPreSelected(this, getChildAt(position), position)) {
Log.e(TAG, "cancel item selected");
} else {
selectedPosition = position;
for (int i = 0; i < getChildCount(); i ++) {
getChildAt(i).setSelected(selectedPosition == i);
}
if (isSmooth) {
post(()->{
startSelectAnim(position);
});
} else {
post(()->{
View view = getChildAt(position);
if (view != null) {
this.boundsStartAnimValue = getOrientation() == HORIZONTAL ? view.getLeft() : view.getTop();
this.boundsEndAnimValue = getOrientation() == HORIZONTAL ?view.getRight() : view.getBottom();
}
invalidate();
});
}
if (fromUser && selectorItemChangeListener != null) {
this.selectorItemChangeListener.onItemSelected(getChildAt(position), position);
}
}
}
public void setSelectorItemChangeListener(SelectorItemChangeListener selectorItemChangeListener) {
this.selectorItemChangeListener = selectorItemChangeListener;
}
public int getSelectedPosition() {
return this.selectedPosition;
}
public void setItemEnabled(int position, boolean enabled) {
View item = this.getChildAt(position);
if (item != null) {
item.setEnabled(enabled);
if (this.selectorItemChangeListener != null) {
this.selectorItemChangeListener.onItemEnableChanged(this, position);
}
}
}
public void setBoundsStartAnimValue(float boundsStartAnimValue) {
this.boundsStartAnimValue = boundsStartAnimValue;
this.invalidate();
}
public void setBoundsEndAnimValue(float boundsEndAnimValue) {
this.boundsEndAnimValue = boundsEndAnimValue;
this.invalidate();
}
public void setPositionAnimValue(float positionAnimValue) {
this.positionAnimValue = positionAnimValue;
this.invalidate();
}
public void setOnItemPreSelectListener(OnItemPreSelectListener onItemPreSelectListener) {
this.onItemPreSelectListener = onItemPreSelectListener;
}
public View getItem(int position) {
return this.getChildAt(position);
}
@Override
protected void onFinishInflate() {
super.onFinishInflate();
for (int i = 0; i < getChildCount(); i++) {
getChildAt(i).setOnClickListener(this);
getChildAt(i).setSelected(selectedPosition == i);
}
}
@Override
public void onAnimUpdate(String animName, Object value) {
if (TextUtils.equals(animName, NavAnimManager.KEY_NAV_BOUNDS_END_ANIM)) {
boundsEndAnimValue = (float) value;
} else {
boundsStartAnimValue = (float) value;
}
invalidate();
}
public void disableModify(){
disableModifyTime = SystemClock.elapsedRealtime();
}
public void enableModify(){
disableModifyTime = 0L;
}
public boolean canModify(){
return SystemClock.elapsedRealtime() - disableModifyTime > disableModifyDuration;
}
public void saveClick() {
lastClickTime = SystemClock.elapsedRealtime();
}
public boolean canResponseClick() {
return !isProtectMultipleClicks || SystemClock.elapsedRealtime() - lastClickTime > protectClickDuration;
}
@Override
public void setEnabled(boolean enabled) {
isEnabled = enabled;
setAlpha(isEnabled ? 1f : 0.6f);
}
@Override
public boolean isEnabled() {
return isEnabled;
}
}
